面向对象分析与设计方法

面向对象方法与UML

软件工程 第三部分 第5章，主讲人：李欣

Created: 2024-03-05 Tue 16:42

0.1. 互动课堂

Click to host the seminar.

0.2. 签到

https://dash.memopixel.com/tool/attendance/

0.3. 本次课的目标

  • 第三部分：面向对象分析与设计方法
    • 第5章：面向对象方法与UML
      • 面向对象的概念与开发方法
      • UML简介
      • UML的事物
      • UML的关系
      • UML的图

1. 面向对象的概念与开发方法

面向对象 = 对象 + 类 + 继承 + 消息通信

  • 如果一个系统是使用以上4个概念设计和实现的， 则可认为这个系统是 面向对象 的。
  • 面向对象程序的基本组成单位是 类 。

程序在运行时由 类 生成 对象 ，对象之间通过发送消息进行 通信 ， 互相协作完成相应的 功能 。

对象 是面向对象程序的核心。

1.1. 对象

对象 = 数据 + 作用于这些数据上的 操作

1.1.1. 对象的表示

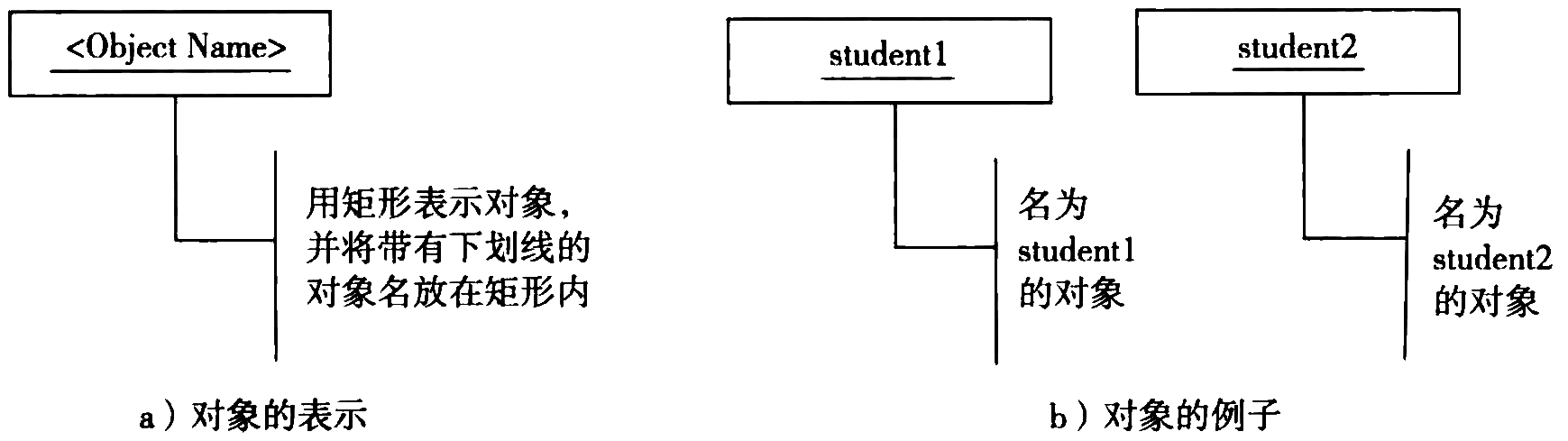

Figure 1: 对象的图形表示

对象名的3种表示格式
对象名在前、类名在后的情况
对象名：类名
尚未给对象命名的情况
：类名
省略类名的情况
对象名

1.1.2. 对象的分类

两个层次的对象的概念
  • 现实生活中的对象 指的是客观世界的 实体
    • 可见的有形对象（人、学生、汽车、房屋）
    • 抽象的逻辑对象（银行账号、生日）等
  • 程序中的对象 指的是一组 变量 和相关 方法 的集合
    • 变量 ，表明对象的状态
    • 方法 ，表明对象所具有的行为
5类程序中的对象
  • 物理对象（physical object）
  • 角色（role）
  • 事件（event）
  • 交互（interaction）
  • 规格说明（specification）
每个应用系统可以拥有某几种或所有对象，但不必特意对每个对象进行分类。

1.2. 类与封装

1.2.1. 类

  • 可以将现实生活中的 对象 经过 抽象 而映射为程序中的 对象 。
    • 对象 在程序中是通过一种 抽象数据类型 来描述的，这种抽象数据类型称为 类 （class）。
      • 对象 是 类 的具体实例。
    • 类 是具有 相同操作功能 和 相同数据格式 （属性）的对象的集合与抽象。
      • 一个 类 是对一类 对象 的描述，是构造 对象 的模板。

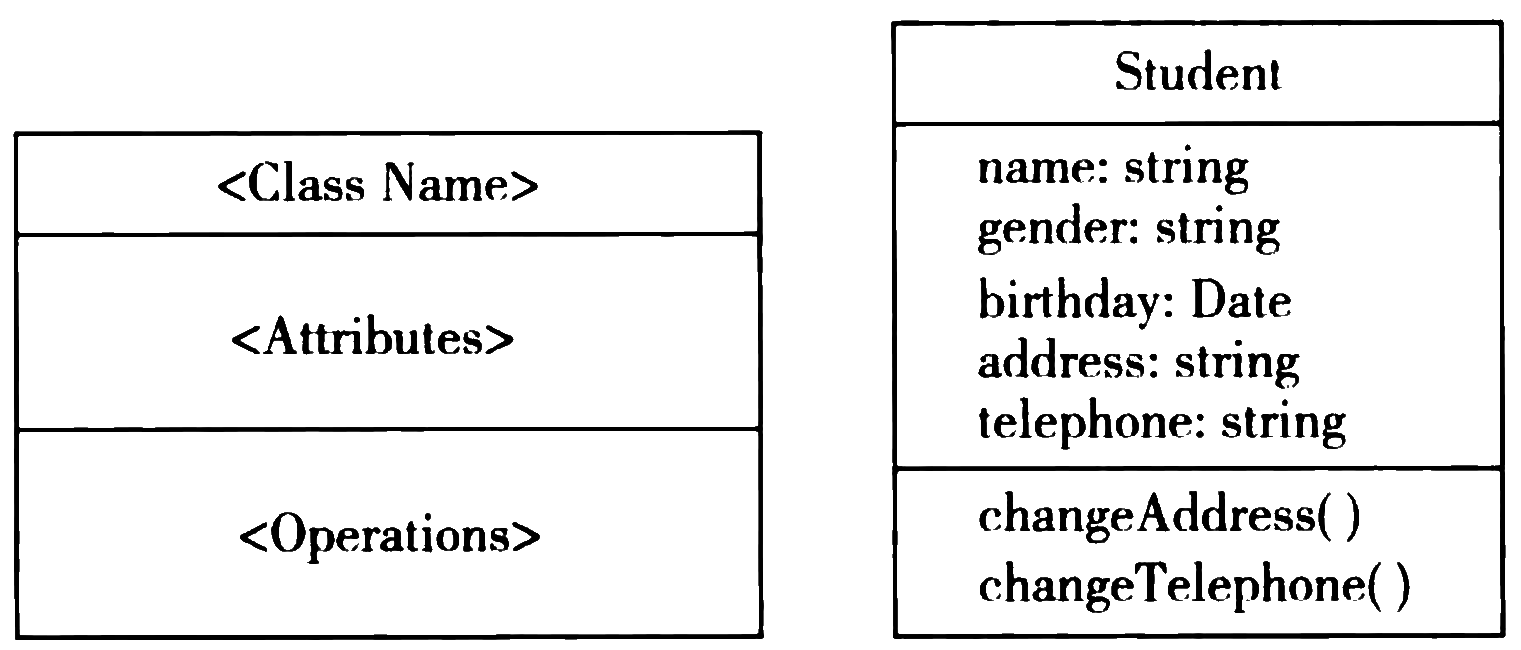

Figure 2: 类的图形表示

1.2.2. 封装

封装的概念
  • 封装 是一种 信息隐蔽 技术，利用 抽象数据类型 将 数据 和基于数据的 操作 封装在一起。
  • 用户只能看到对象的封装 接口 信息，看不到对象的 内部细节 。
封装的目的
  • 将对象的 设计者 和 使用者 分开，
    • 设计者 完成行为 实现 的细节，
    • 使用者 不必知道细节，只需使用设计者提供的 操作 来访问对象。
封装的定义
  • 清楚的 边界 ，所有对象的内部信息被限定在这个边界内；
  • 接口 ，即对象向外界提供的方法，外界可以通过这些方法与对象进行交互；
  • 受保护的 内部实现 ，即软件对象功能的实现细节，实现细节不能从类外访问。

1.3. 继承

公共类
  • 超类（superclass）
  • 父类（parent class, father class ）
  • 祖先（ancestor）
  • 基类（base class）
扩展类（从公共类继承的类）
  • 子类（subclass, child class）
  • 后代（descendant）
  • 导出类（derived class）

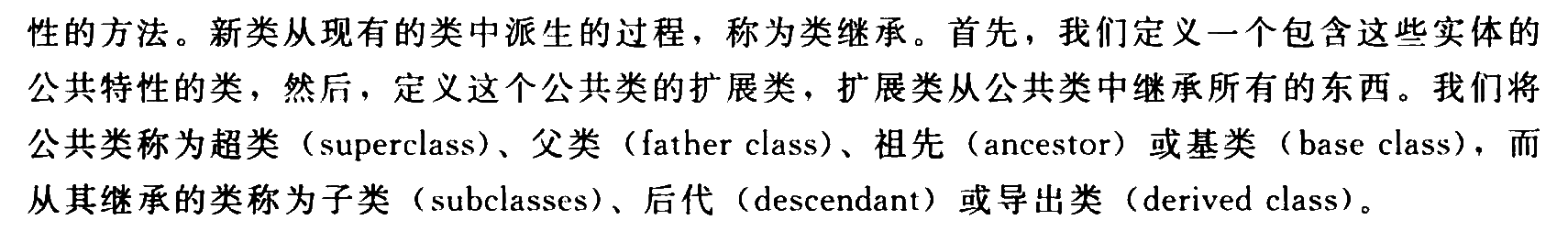

Figure 3: 教材中定义的公共类与扩展类

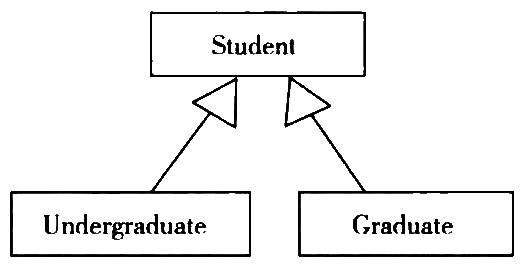

Figure 4: 类的继承关系

1.4. 多态

%%{init: { 'theme': 'neutral', 'fontFamily': 'KaiTi' }}%%
graph TB
    S["启动"] --- A["汽车的启动"]
    S --- B["轮船的启动"]
    S --- C["气球飞艇的启动"]
    S --- D["......的启动"]

@startuml
skinparam defaultFontName Times New Roman, KaiTi
left to right direction
title 交通工具的启动
node 启动
启动 -[#red]-> 汽车的启动
启动 -[#green]-> 轮船的启动
启动 -[#blue]-> 气球飞艇的启动
汽车的启动 -[#red]-> 发动机点火and启动引擎
轮船的启动 -[#green]-> 起锚
气球飞艇的启动 -[#blue]-> 充气and解缆
@enduml

start-up.svg

Figure 5: 交通工具的启动

多态 是指一个程序中 同名 的不同 方法 共存 的情况。 主要通过子类对父类方法的 覆盖 来实现多态。

https://memopixel.com/course/java/slides/lesson-6

1.5. 消息通信

消息 是一个对象向另一个对象传递的 信息 。

4类消息
  • 发送对象 请求 接收对象 提供服务；
  • 发送对象 激活 接收对象 ；
  • 发送对象 询问 接收对象 ；
  • 发送对象 仅 传送 信息给 接收对象 。

1.6. 面向对象的软件开发方法

  • 在进行 面向对象系统开发 时，是按照 OOA - OOD - OOP 的顺序进行的，
  • 但 面向对象方法 却是按照 OOP - OOD - OOA 的顺序逐渐发展成熟起来的。
%%{init: { 'theme': 'forest', 'fontFamily': 'Times New Roman, KaiTi' }}%%
graph LR
    OODM["面向对象开发方法"]
    OODM --- OOA["面向对象分析（Object-Oriented Analysis, OOA）"]
    OODM --- OOD["面向对象设计（Object-Oriented Design, OOD）"]
    OODM --- OOP["面向对象编程（Object-Oriented Programming, OOP）"]

object-oriented-development-method.svg

Figure 6: 面向对象开发方法

Booch方法
  • 微开发过程
  • 宏开发过程
    • 标识 类 和 对象 ；
    • 标识 类和对象的 语义 ；
    • 标识 类和对象间的 关系 ；
    • 进行一系列 精化 ；
    • 实现 类 和 对象 。
Rumbaugh方法
  • 对象模型 ：描述对象、类、层次和关系；
  • 动态模型 ：描述对象和系统的行为；
  • 功能模型 ：类似于高层的DFD，描述穿越系统的信息流。
Coad和Yourdon方法
  • 使用 要找什么 准则 标识 对象 ；
  • 定义 对象之间的 一般化 - 特殊化 结构（又称为继承结构）；
  • 定义 对象之间的 整体 - 部分 结构（又称为组装结构）；
  • 标识 主题 （系统构件的表示）；
  • 定义 对象的 属性 及对象之间的 实例连接 ；
  • 定义 服务 及对象之间的 消息连接 。
Jacobson方法
  • 标识 系统的 用户 和它们的整体 责任 ；
  • 通过定义参与者及其职责、用例、对象和关系的初步视图， 建立
    需求模型 ；
  • 通过标识界面对象、建立界面对象的结构视图、表示对象行为、分离出每个对象的子系统和模型， 建立 分析模型 。
Wirfs-Brock方法
  • 评估 客户 规格说明 ；
  • 使用语法分析从规格说明中 提取 候选类 ；
  • 将类分组以 标识 超类 ；
  • 定义 每个类的 职责 ；
  • 将 职责 赋予 每个类；
  • 标识 类之间的 关系 ；
  • 基于职责 定义 类之间的 协作 ；
  • 建立 类的 层次表示 ；
  • 构造 系统的 协作图 。

2. UML简介

2.1. UML的产生和发展


Figure 7: UML吸收了许多面向对象方法的优点

2.2. UML的特点

  • 统一标准
  • 面向对象
  • 可视化
  • 独立于过程
  • 容易掌握使用
  • 与编程语言的关系

2.3. UML的基本模型

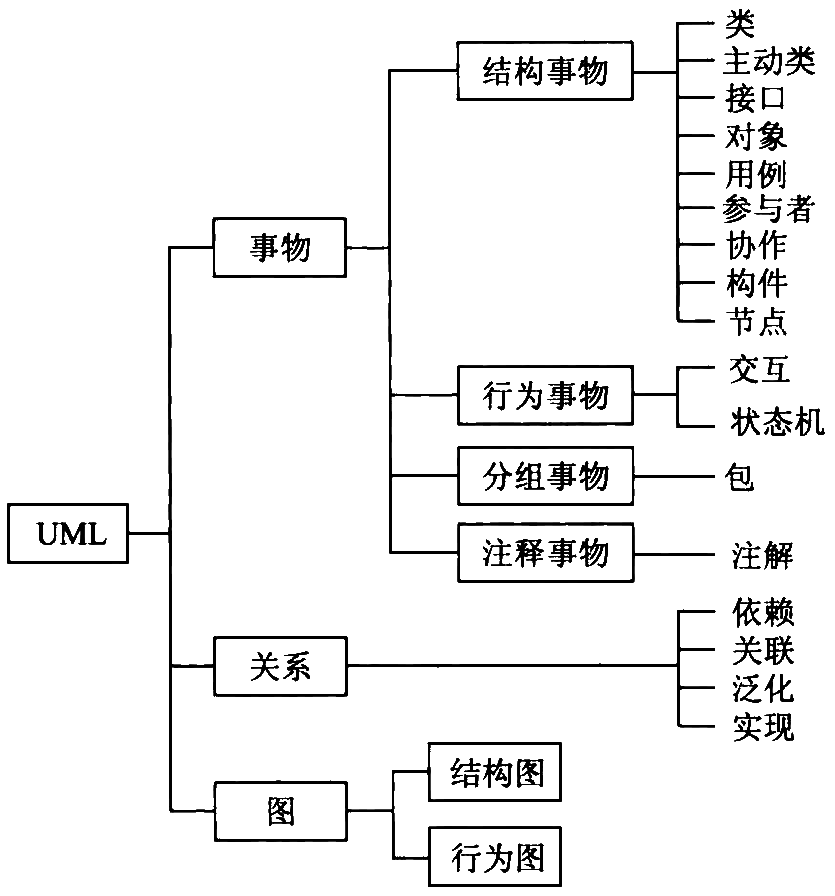

Figure 8: UML的基本模型

3. UML的事物

事物（Things） 是对模型中最具代表性成分的 抽象 。

UML中的事物的分类
  • 结构事物（Structural things）
  • 行为事物（Behavioral things）
  • 分组事物（Grouping things）
  • 注释事物（Annotational things）

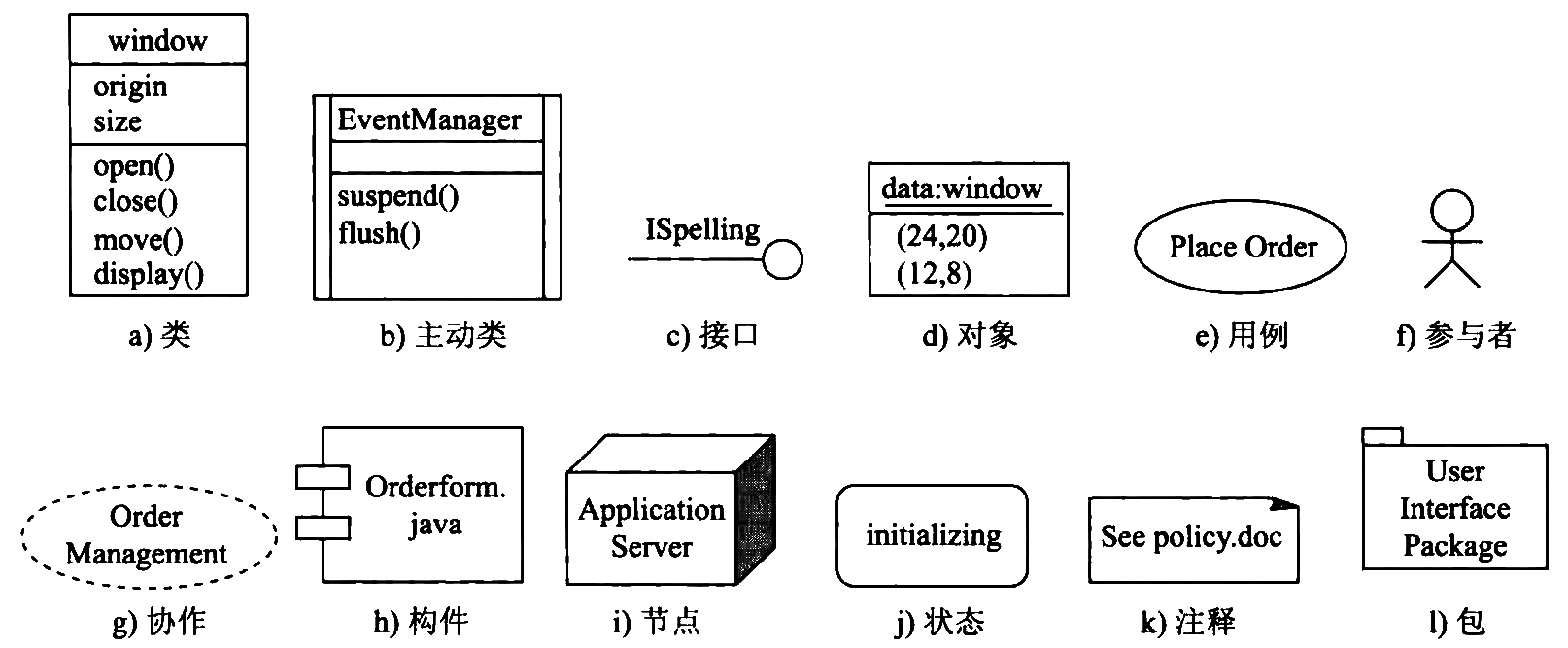

Figure 9: UML基本事物的图形表示

3.1. 结构事物

结构事物 是UML模型的 静态部分 ，主要用来描述概念的或物理的 元素 。

结构事物
  • 类（class）
  • 主动类（active class）
  • 接口（interface）
  • 对象（object）
  • 用例（use case）
  • 参与者（actor）
  • 协作（collaboration）
  • 构件（component）
  • 节点（node）

3.2. 行为事物

行为事物 是UML模型的 动态部分 。

行为事物
  • 交互（interaction）

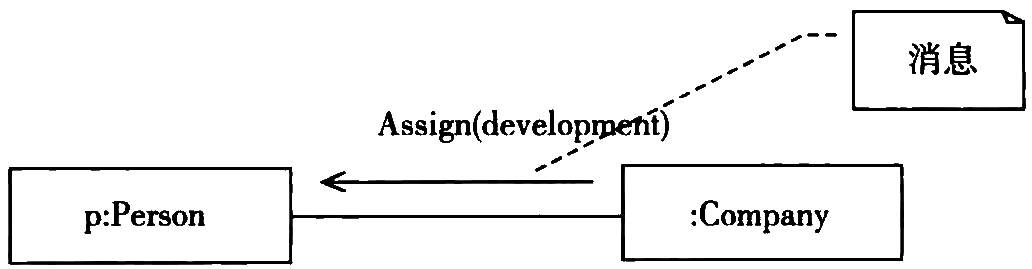

Figure 10: 对象之间的交互

  • 状态机（state machine）

3.3. 分组事物

分组事物 是UML模型的 组织部分 ，它的作用是为了降低模型的复杂性。 UML中的分组事物是包（package）。

3.4. 注释事物

注释事物 是UML模型的 解释部分 ，它们用来描述和标注模型的任何元素。 通常可以用注释修饰带有约束或者解释的图。

4. UML的关系

UML中常见的4种关系
  • 依赖
  • 关联
    • 普通关联
    • 限定关联
    • 关联类
    • 聚合、复合
  • 泛化
    • 普通泛化
    • 受限泛化
  • 实现

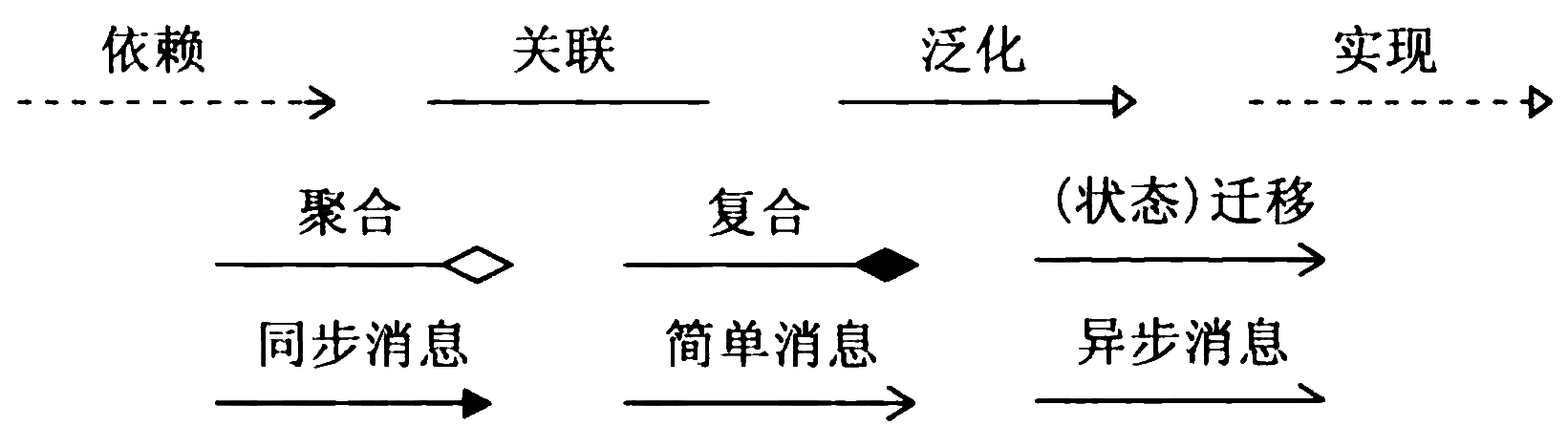

Figure 11: UML中的关系（Relationships）

4.1. 依赖关系

依赖（dependency） 是两个事物之间的语义关系，其中一个事物发生变化会影响到另一个事物的语义， 它用一个 虚线箭头 表示。

虚线箭头的方向从 源事物 指向 目标事物 ，表示 源事物 依赖于 目标事物 。

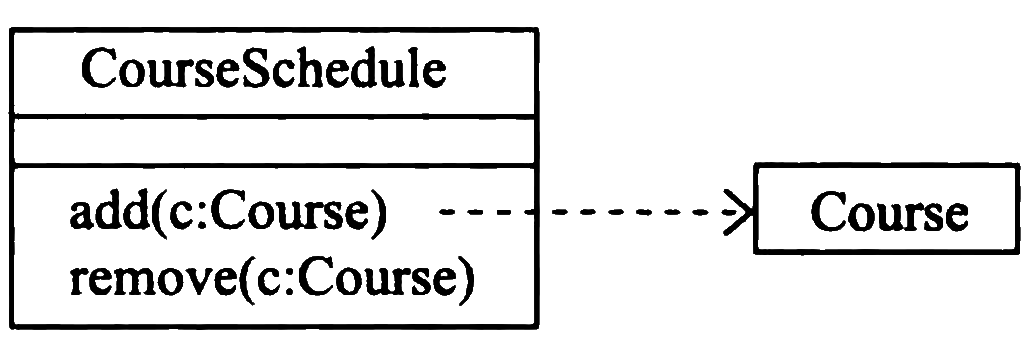

Figure 12: 依赖关系示例

4.2. 关联关系

关联（association） 是一种结构关系，它描述了两个或多个类的实例之间的连接关系， 是一种特殊的依赖。

关联的实例称为 链 （link），每一条链连接一组 对象 （类的实例）。

  • 普通关联
  • 限定关联 （qualified association）
  • 关联类 （association class）
  • 聚合 （aggregation）
    • 共享聚合 （shared aggregation）
    • 复合聚合 （composition aggregation）

4.2.1. 普通关联

普通关联 是最常见的关联关系，只要类与类之间存在连接关系就可以用普通关联表示。 普通关联又分为 二元关联 和 多元关联 。


Figure 13: 二元关联

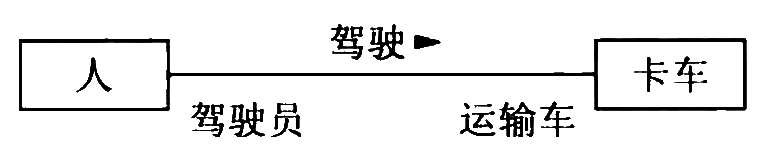

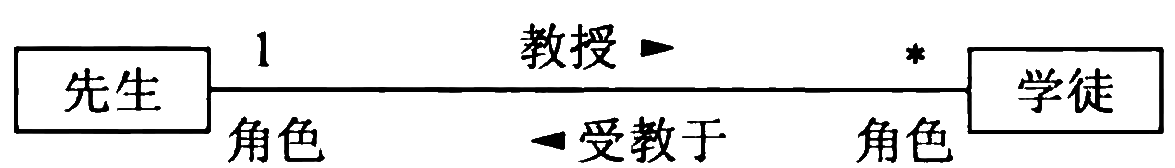

Figure 14: 关联中的角色

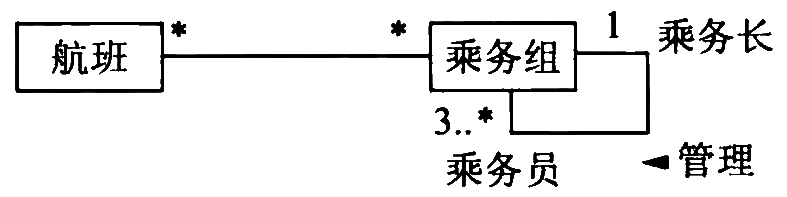

Figure 15: 自身关联

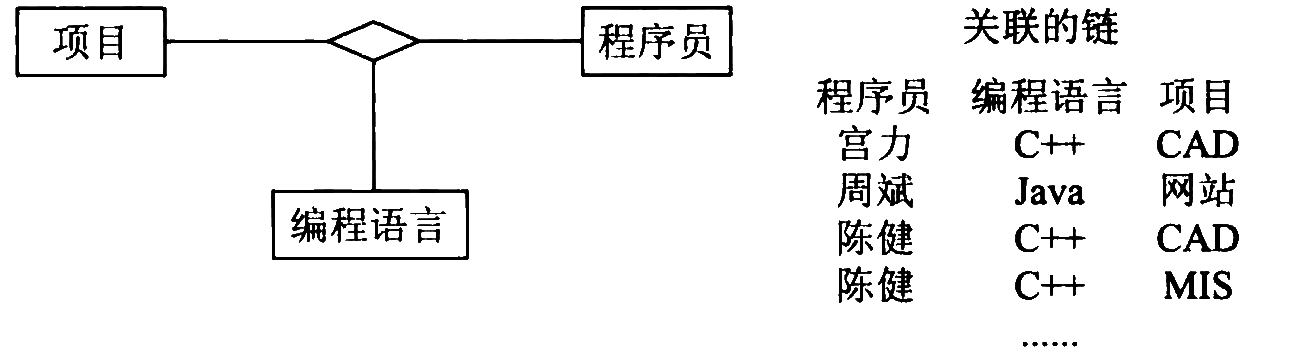

Figure 16: 三元关联及相应类实例连接的链

4.2.2. 限定关联

限定关联（qualified association） 通常用在一对多或多对多的关联关系中， 可以把模型中的多重性从一对多变成一对一，或将多对多简化成多对一。

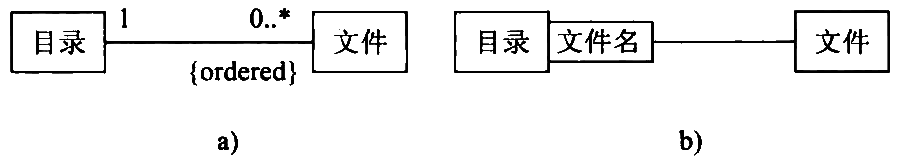

Figure 17: 限定关联

4.2.3. 关联类

在关联关系比较简单的情况下，关联关系的语义用关联关系的名字来概括。 但在某些情况下，需要对关联关系的语义做详细的定义、存储和访问， 为此可以建立 关联类（association class） 来描述关联的属性。

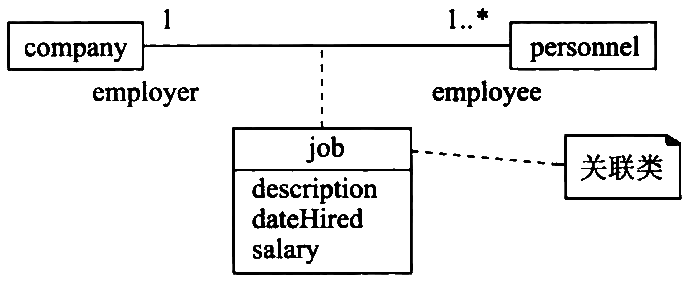

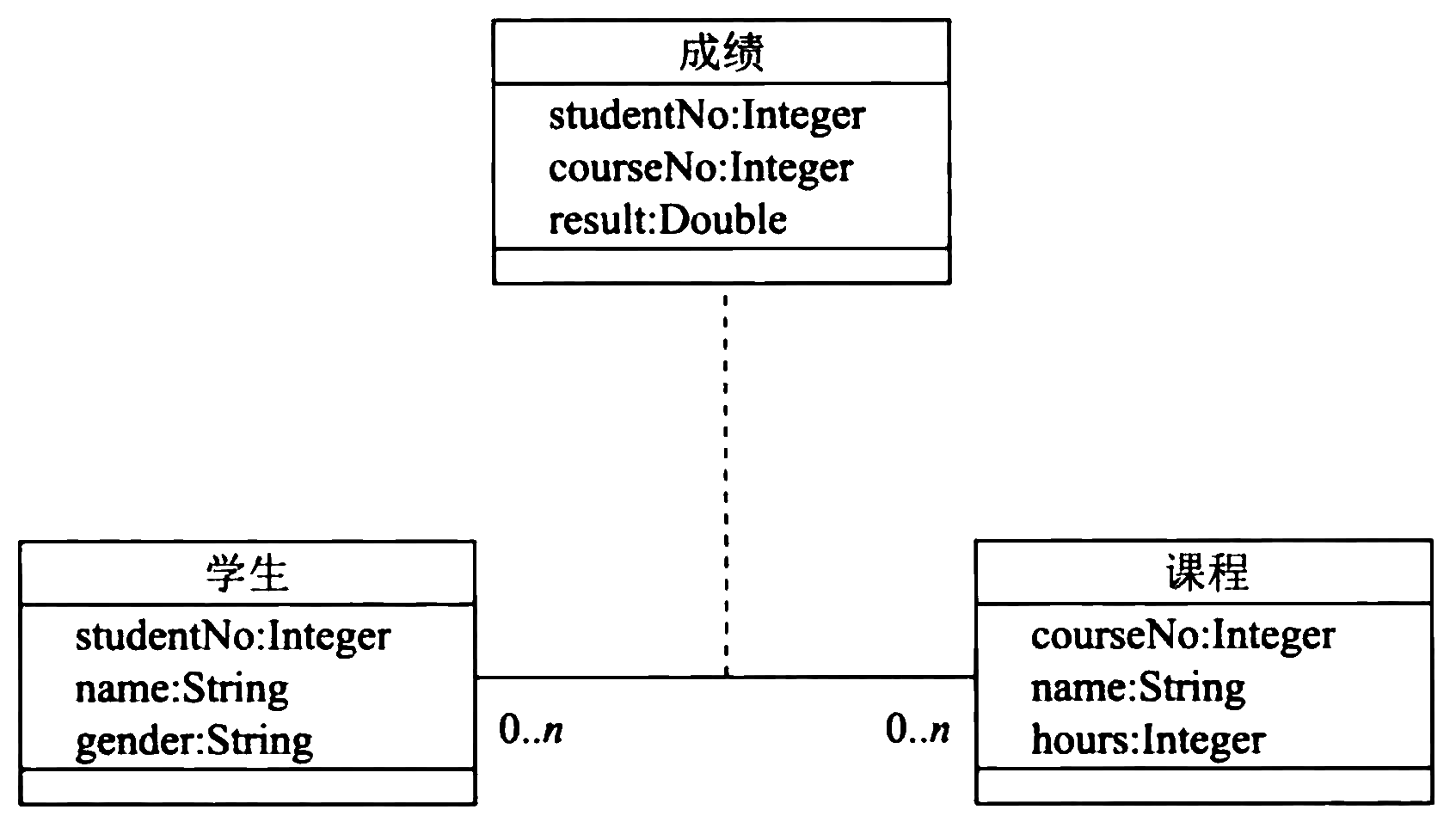

Figure 18: 关联类的示例

4.2.4. 聚合

聚合（aggregation） 也称为聚集，是一种特殊的关联， 描述了整体和部分之间的结构关系。 在需求陈述中，若出现 包含 、 组成 、 分为……部分 等字句， 往往意味着存在聚合关系。

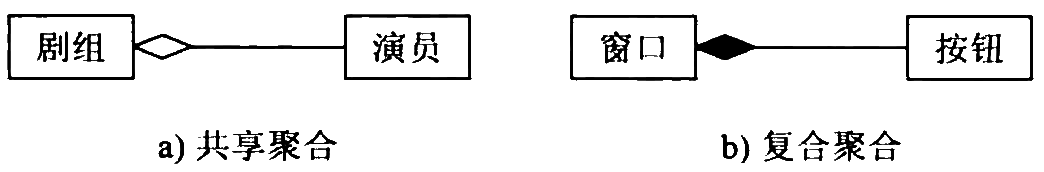

Figure 19: 聚合

4.2.5. 导航

导航（navigability） 是关联关系的一种特性， 它通过在关联的一个端点上加箭头来表示导航的方向。

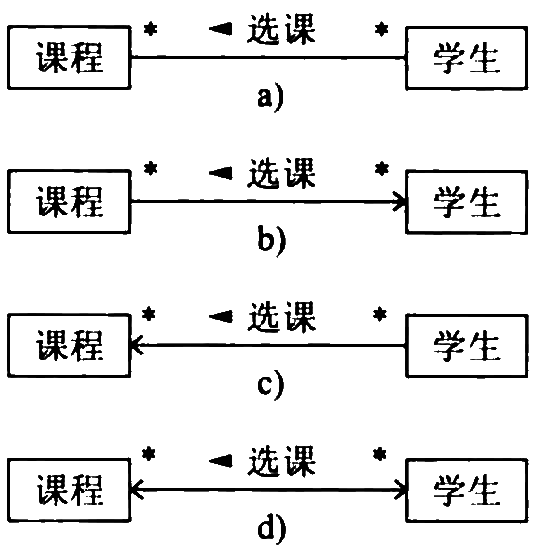

Figure 20: 导航

4.3. 泛化关系

泛化（generalization） 关系就是 一般（generalization）类 和 特殊（specialization）类 之间的继承关系。

4.3.1. 普通泛化

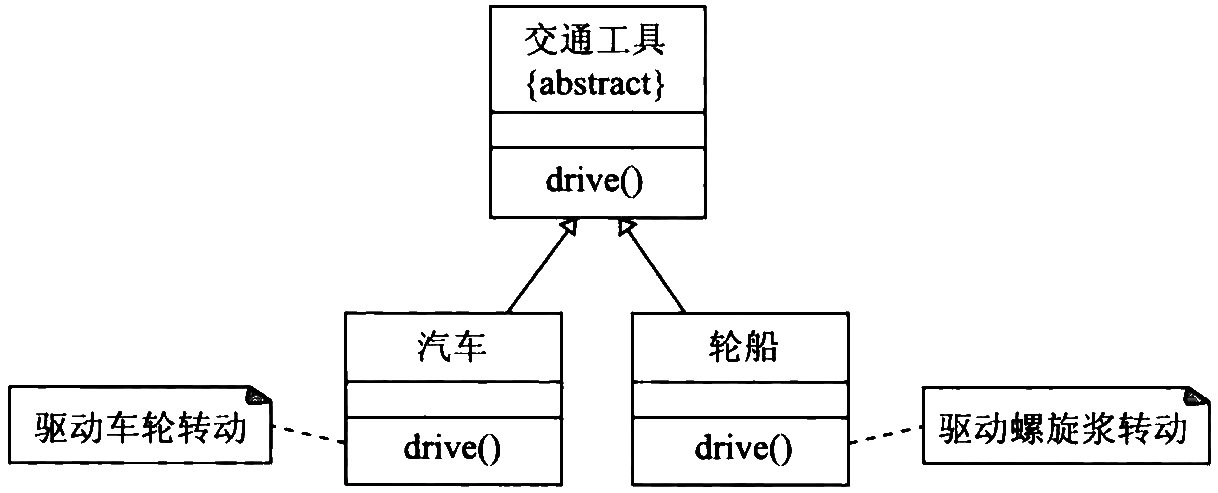

Figure 21: 抽象类

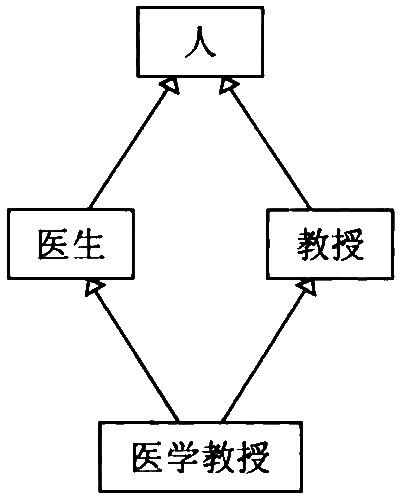

Figure 22: 多重继承

4.3.2. 受限泛化

受限泛化 关系是指泛化具有 约束条件 。

预定义的4种约束条件
  • 交叠 （overlapping）
  • 不相交 （disjoint）
  • 完全 （complete）
  • 不完全 （incomplete）

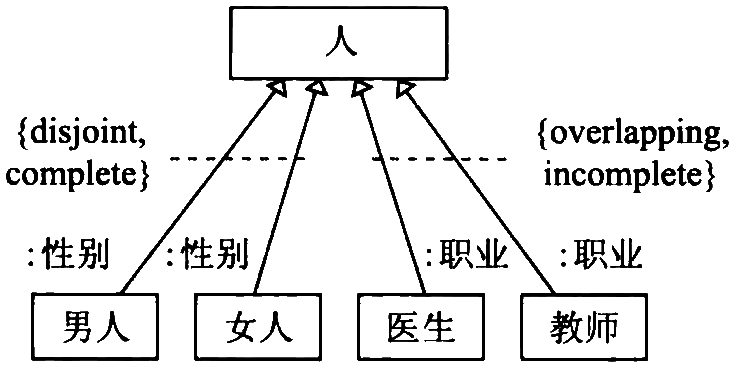

Figure 23: 受限泛化

4.4. 实现关系

实现（implement） 是泛化关系和依赖关系的结合，也是类之间的语义关系。 通常在以下两种情况出现实现关系：

  • 接口和实现它们的类或构件之间；
  • 用例和实现它们的协作之间。

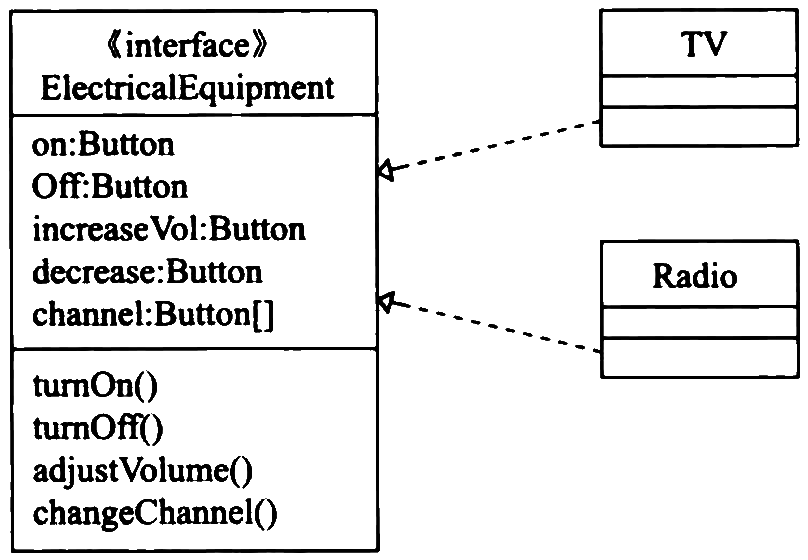

Figure 24: 实现关系

5. UML的图

结构图 用于系统的 静态建模 ， 行为图 用于系统的 动态建模 。

结构图
  • 类图（class diagram）
  • 组合结构图（composite structure diagram）
  • 构件图（component diagram）
  • 部署图（deployment diagram）
  • 对象图（object diagram）
  • 包图（package diagram）
  • 造型图（profile diagram）
行为图
  • 活动图（activity diagram）
  • 用例图（use case diagram）
  • 状态图（state diagram）
  • 顺序图（sequence diagram）
  • 交互概览图（interaction overview diagram）
  • 通信图（communication diagram）
  • 定时图（timing diagram）

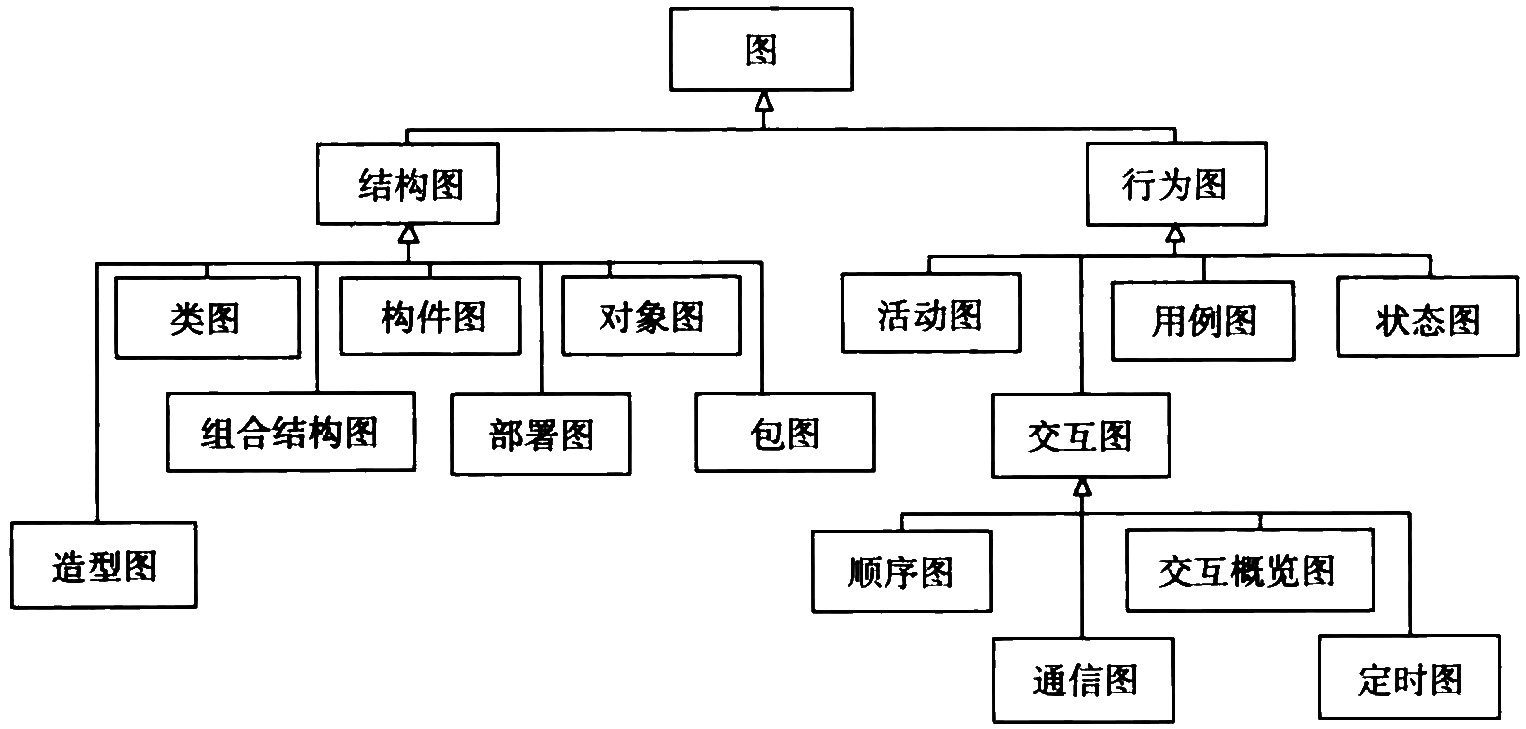

Figure 25: 结构图和行为图的分类

5.1. 用例图

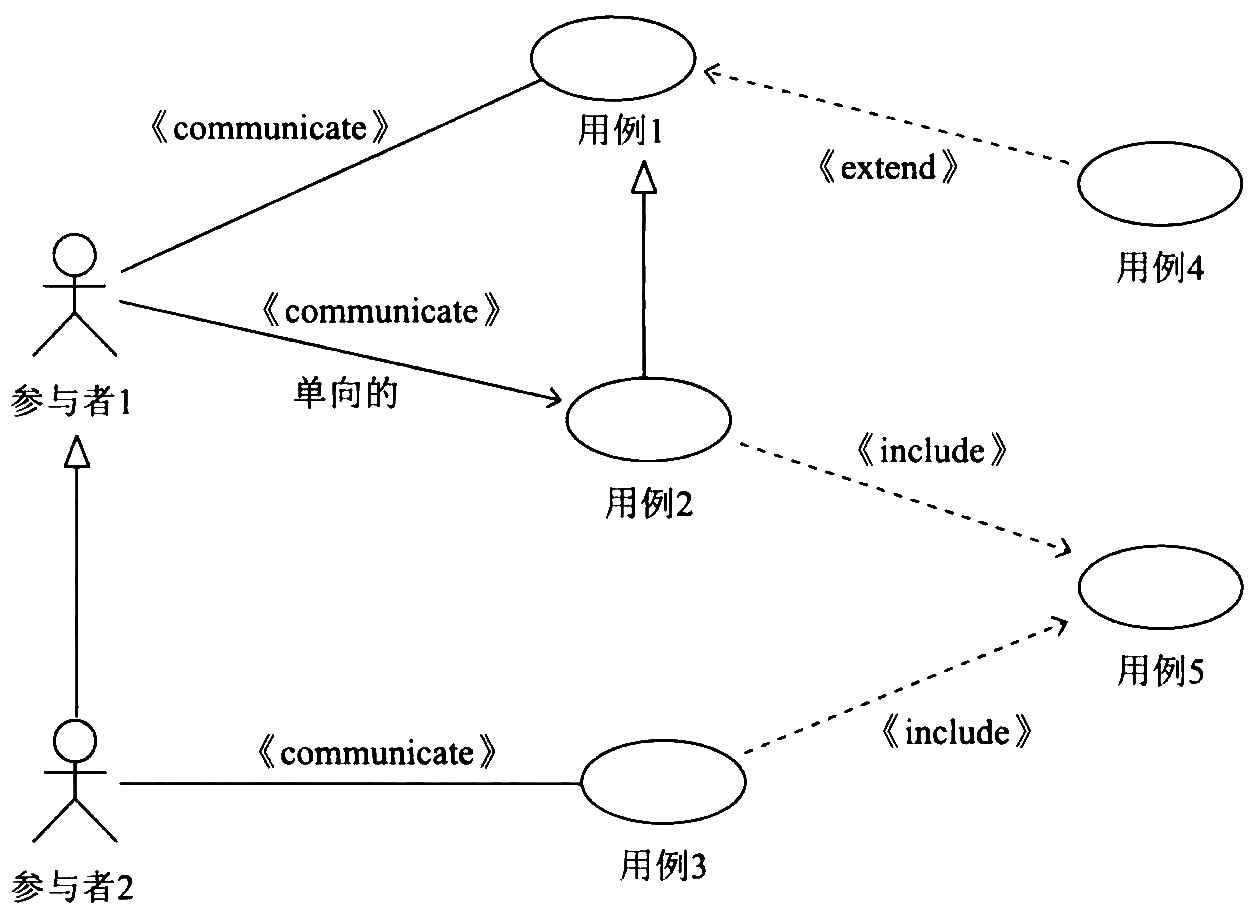

Figure 26: 用例图的建模元素

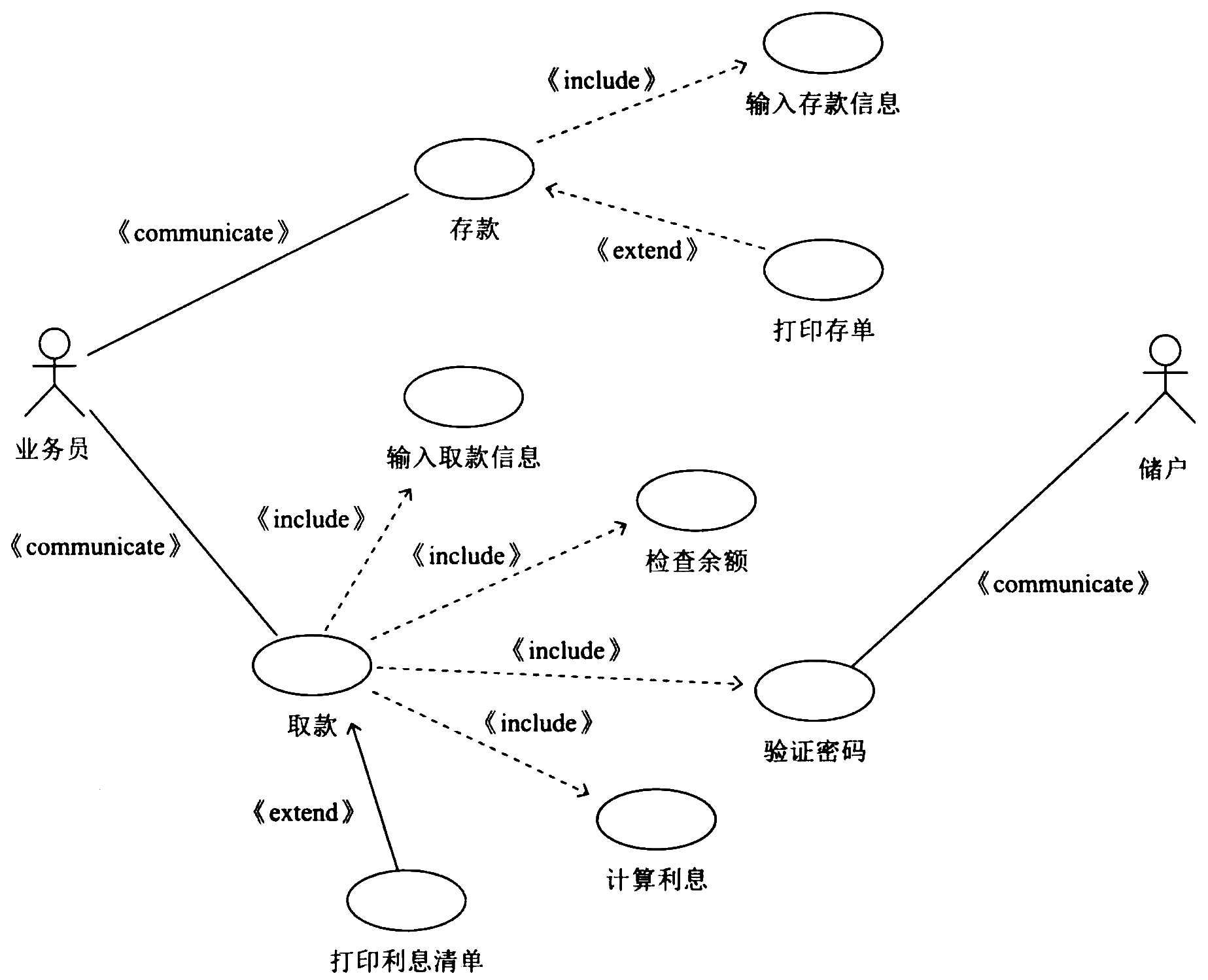

Figure 27: 银行储蓄系统的用例图

5.2. 类图

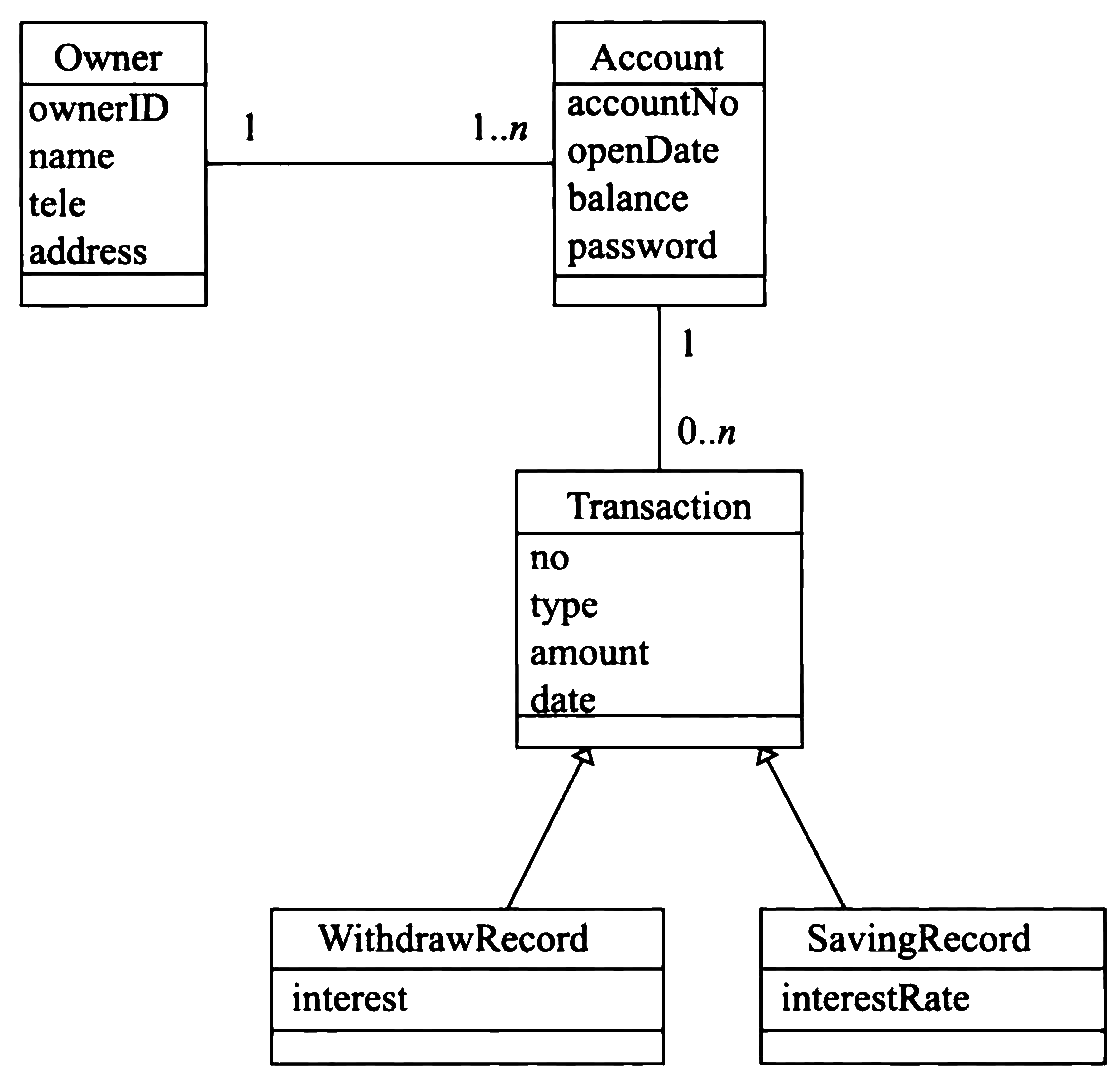

Figure 28: 银行储蓄系统的核心类图

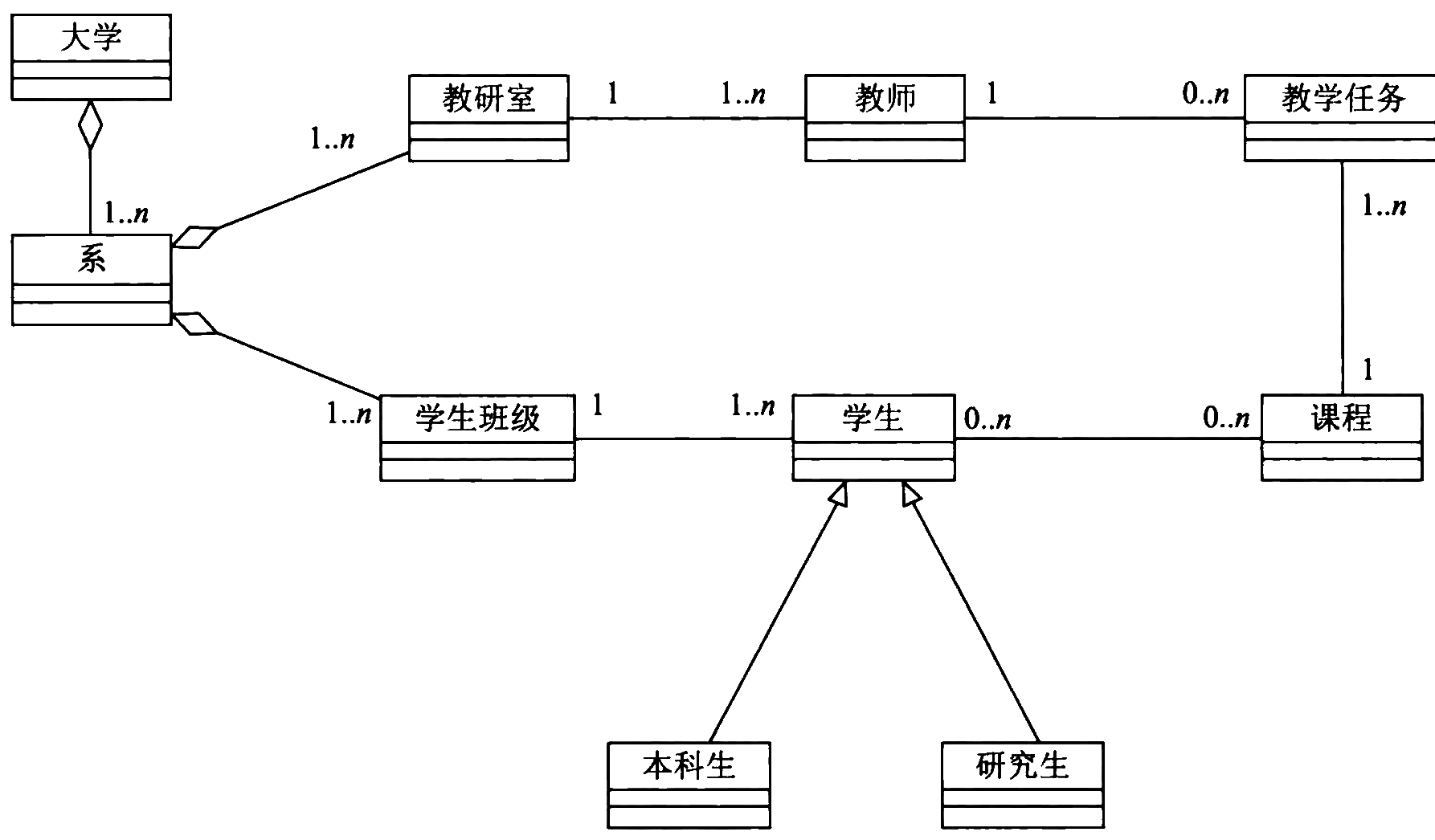

Figure 29: 教学管理系统中的类图


Figure 30: 关联类

5.3. 顺序图与通信图

5.3.1. 顺序图

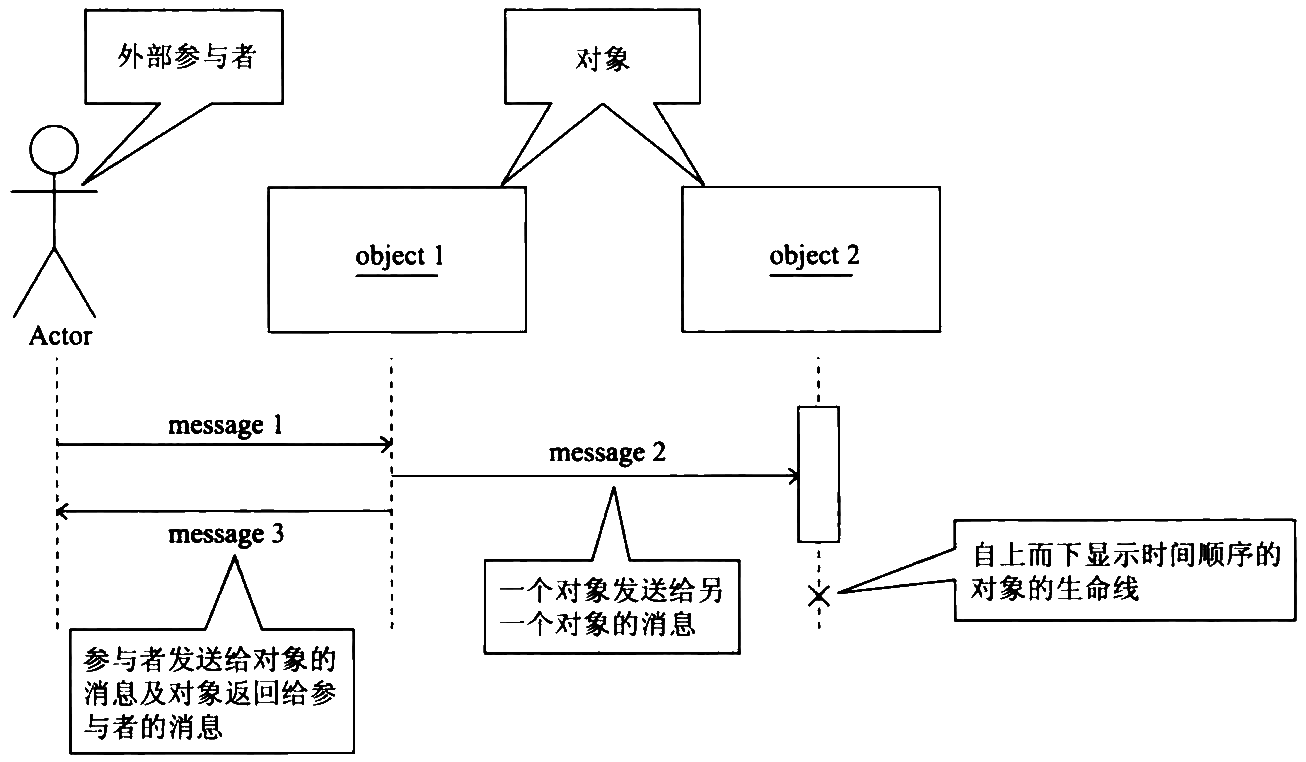

Figure 31: 顺序图中的符号

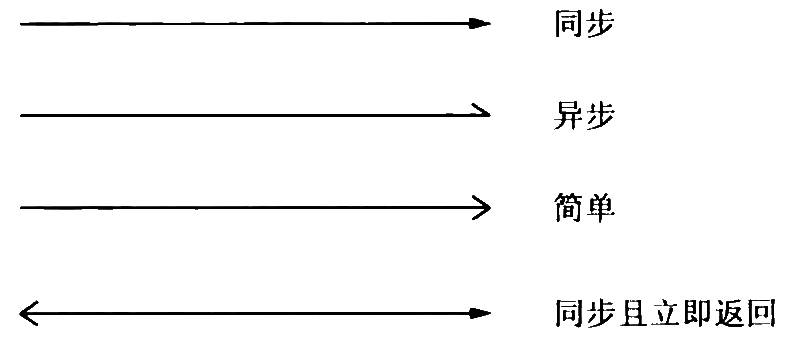

Figure 32: 消息的类型

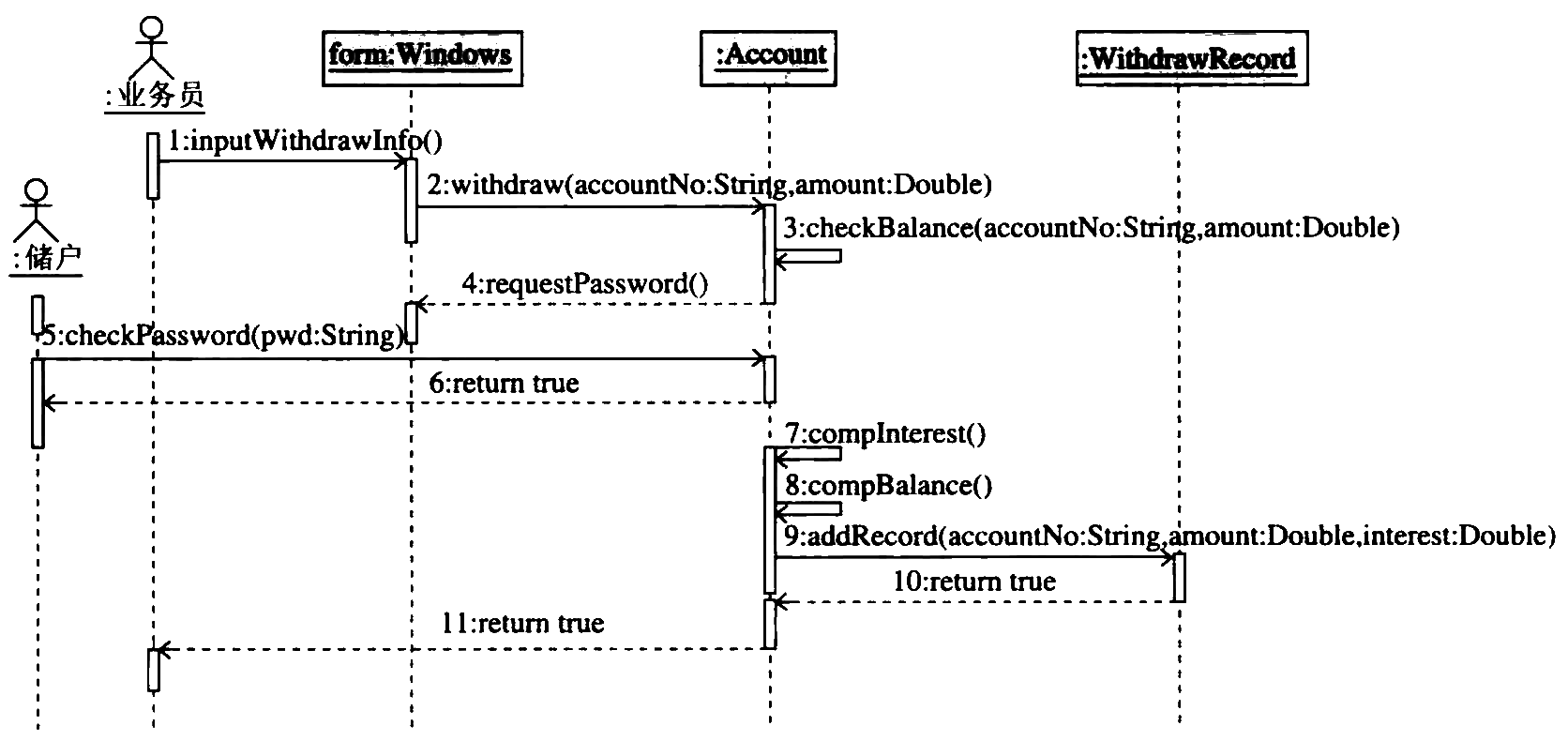

Figure 33: 取款用例的顺序图

5.3.2. 通信图

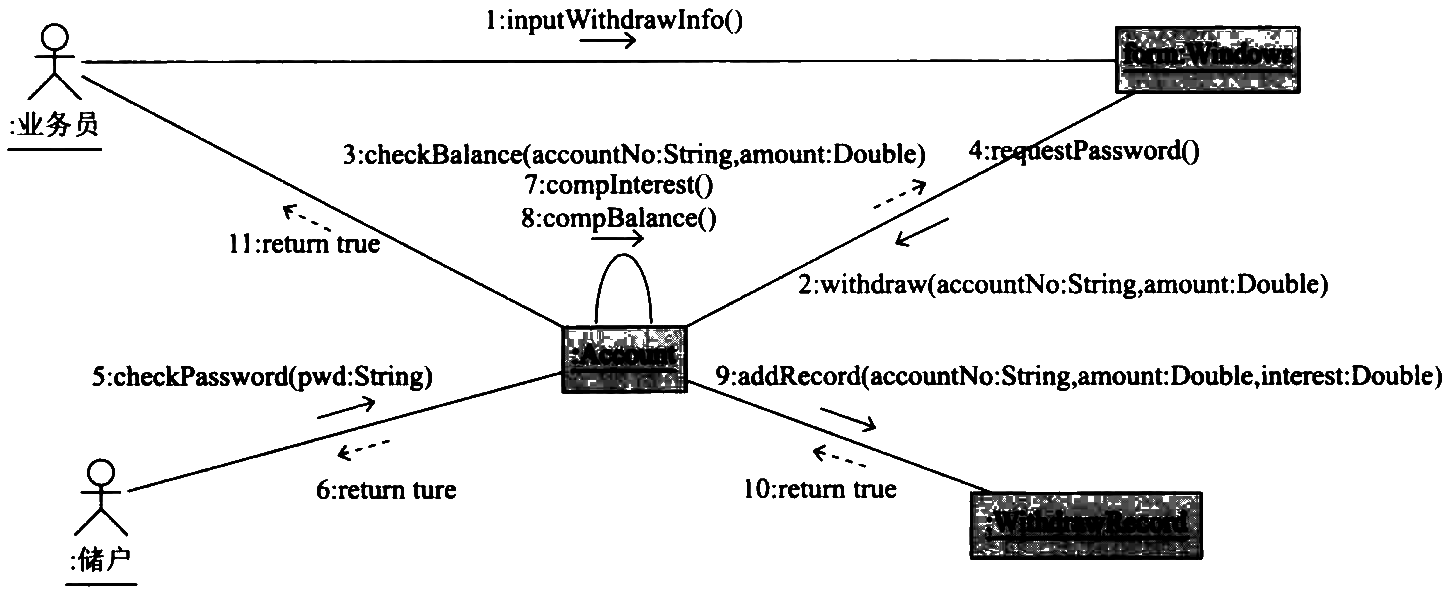

Figure 34: 取款用例的通信图

5.4. 状态图

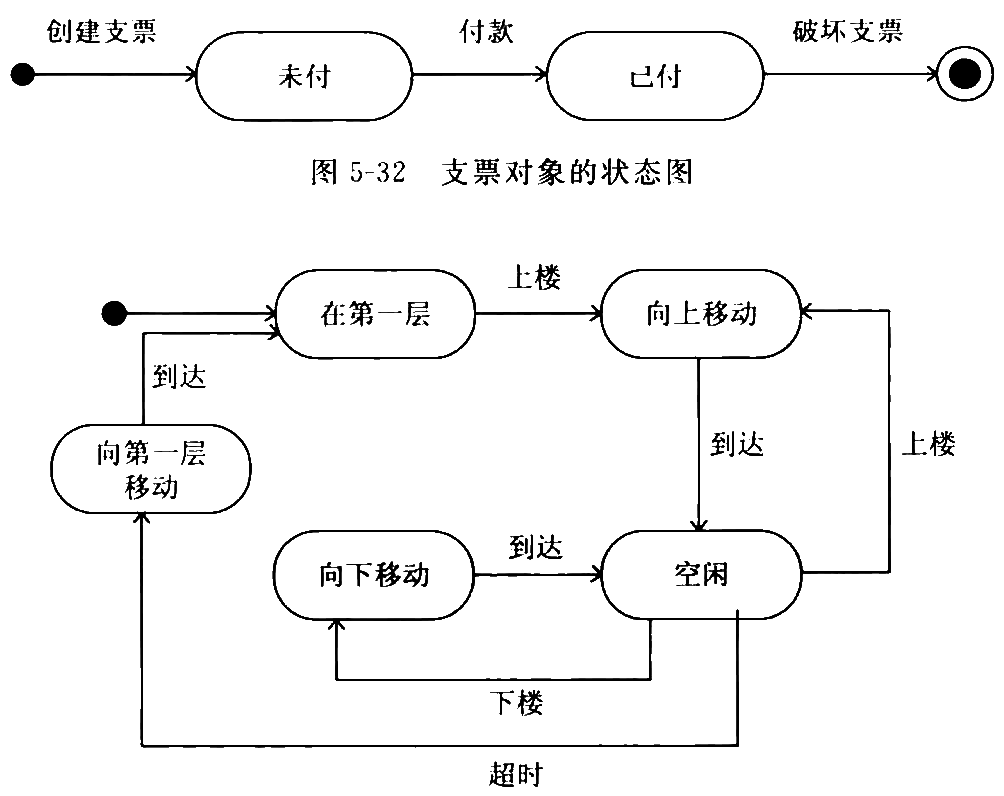

Figure 35: 电梯对象的状态图

5.5. 活动图

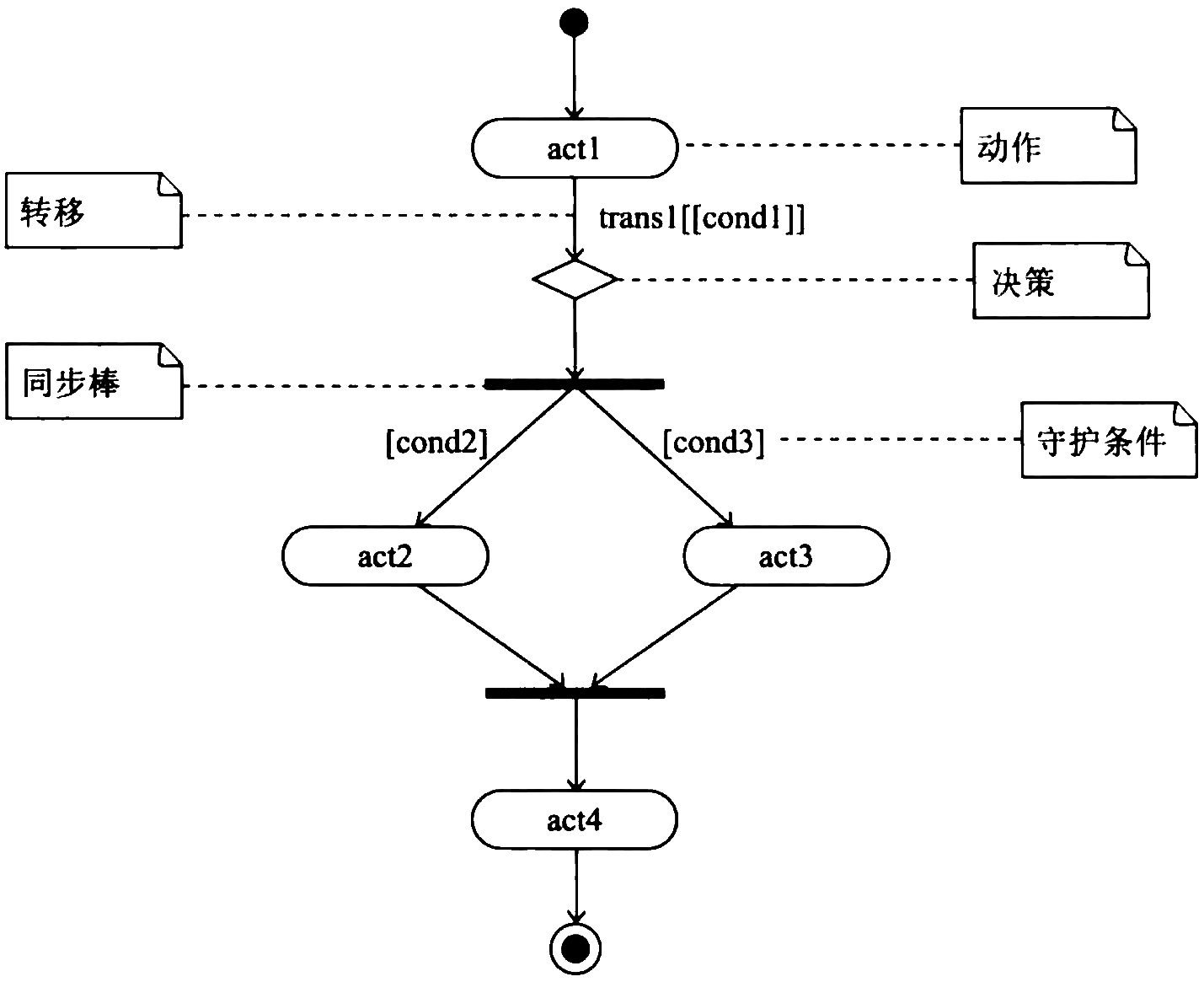

Figure 36: 活动图中的符号

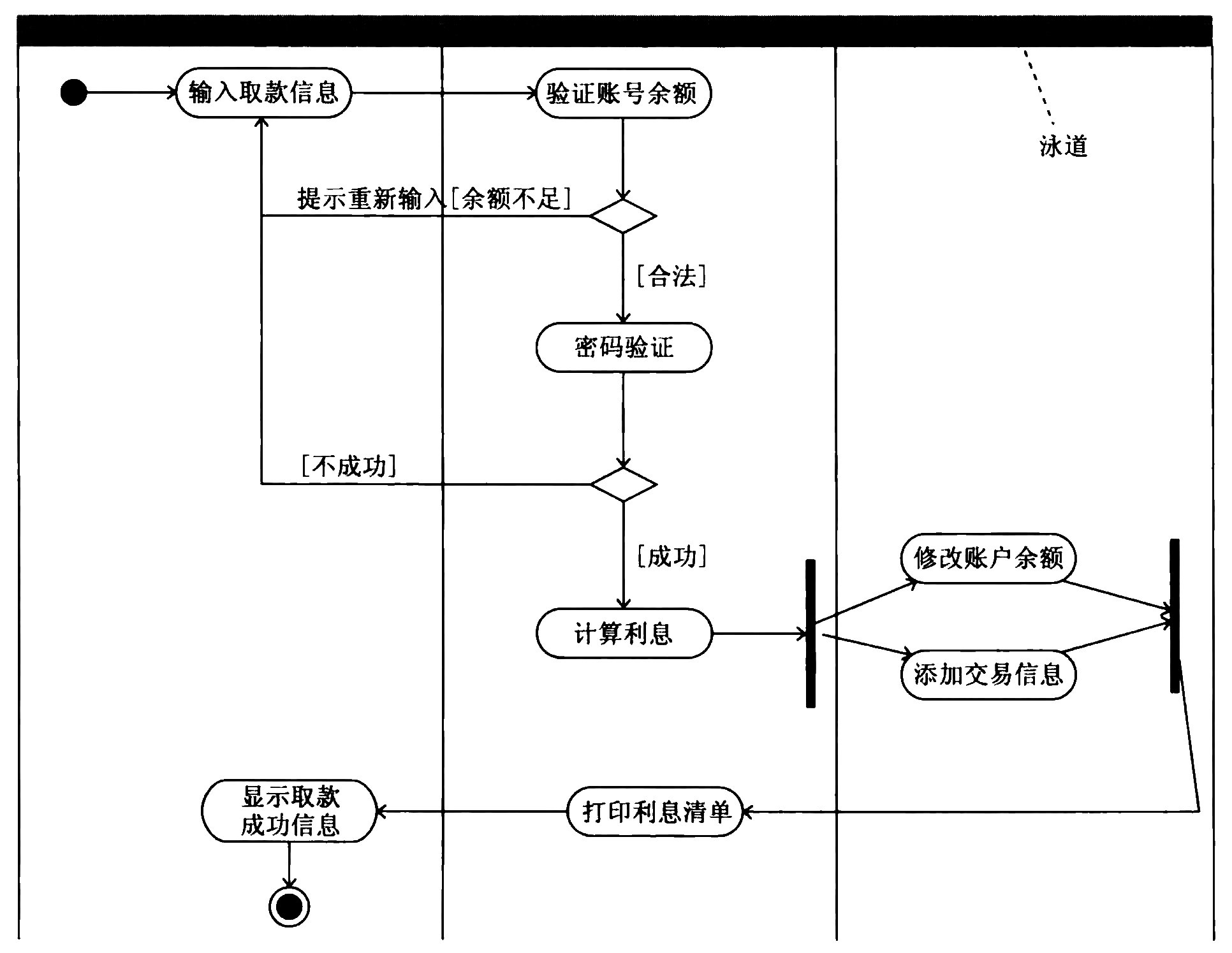

Figure 37: 取款用例的活动图

5.6. 构件图与部署图

5.6.1. 构件图

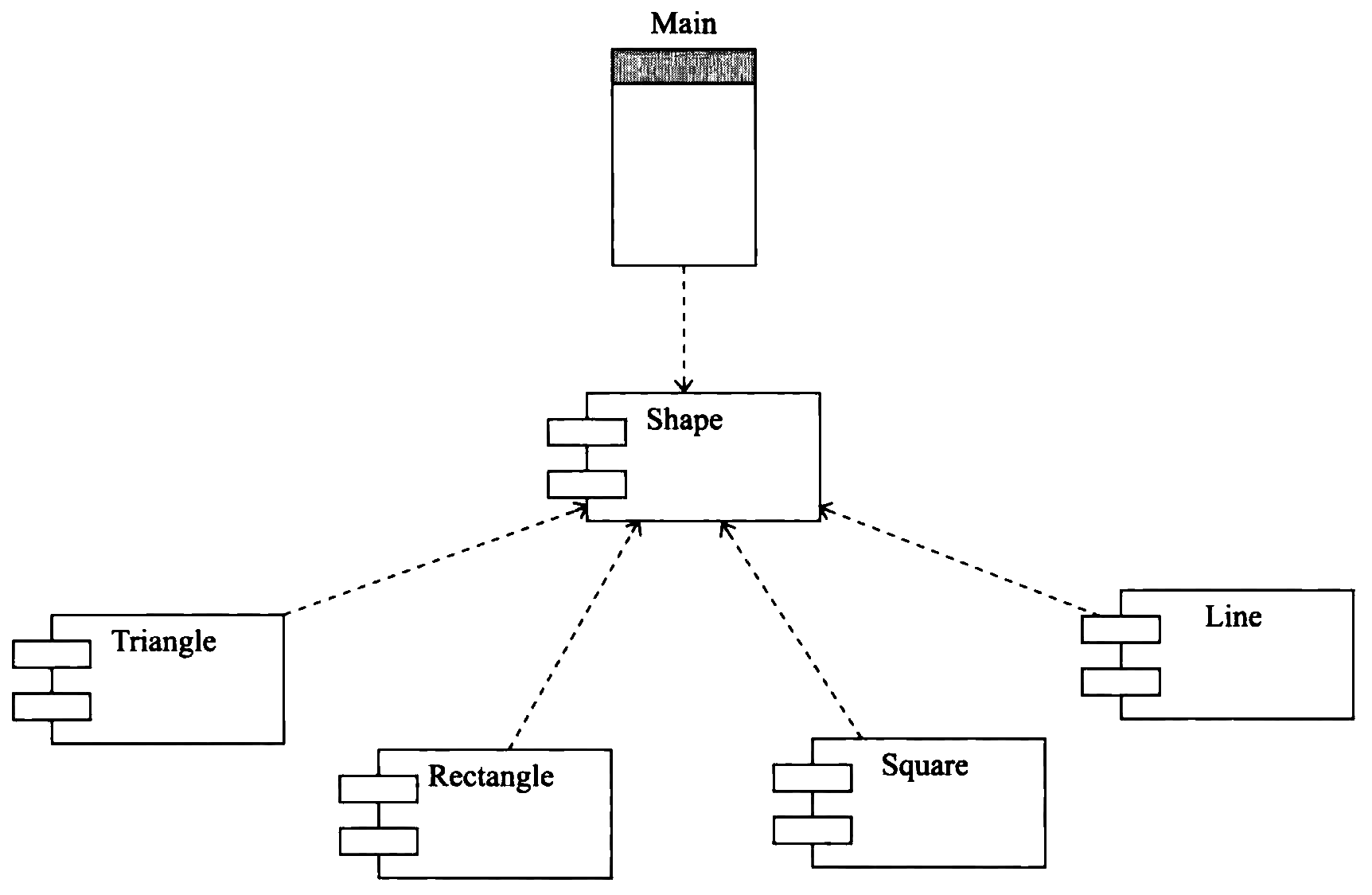

Figure 38: 画图系统的构件图

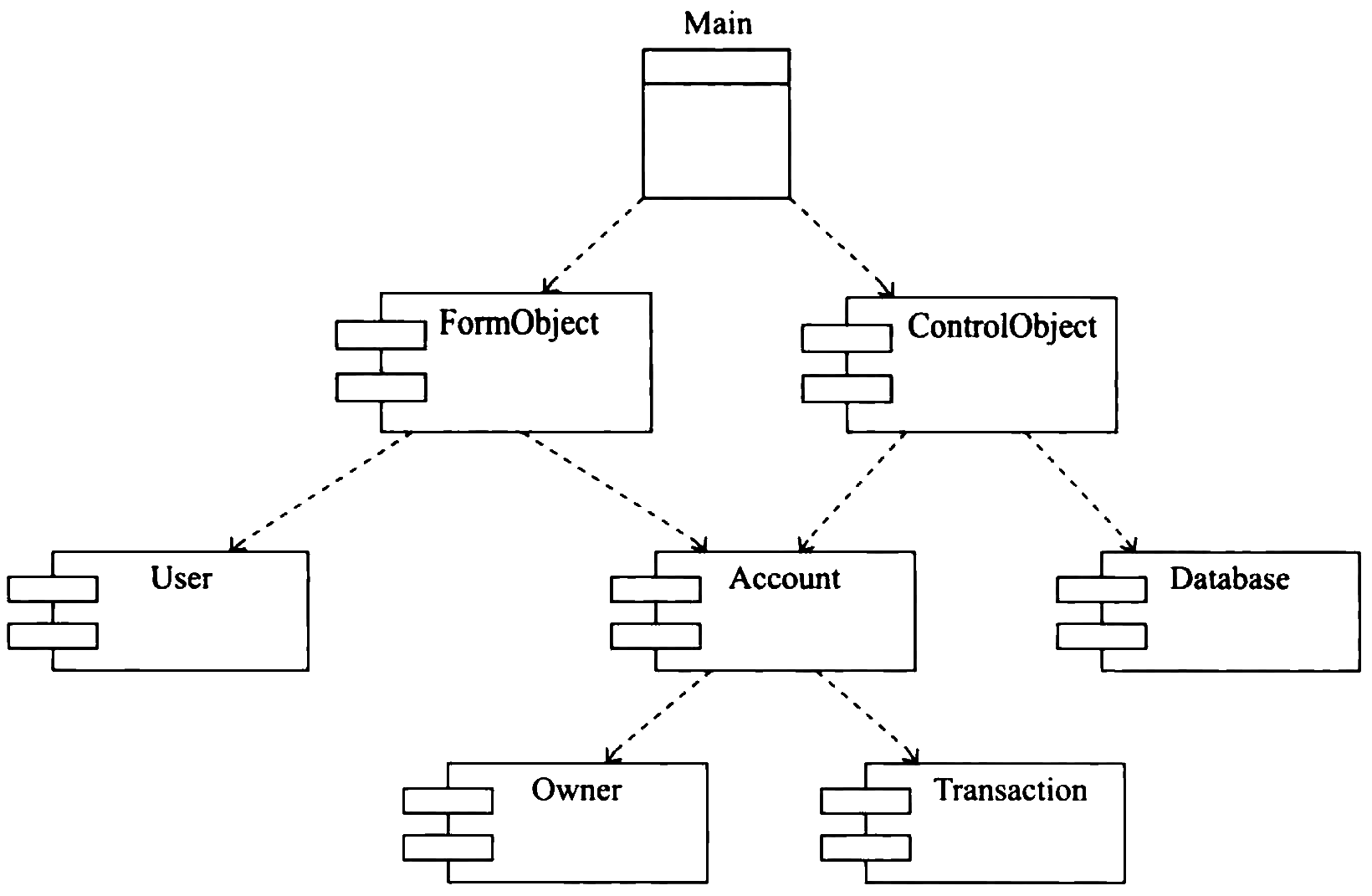

Figure 39: 银行储蓄系统的构件图

5.6.2. 部署图

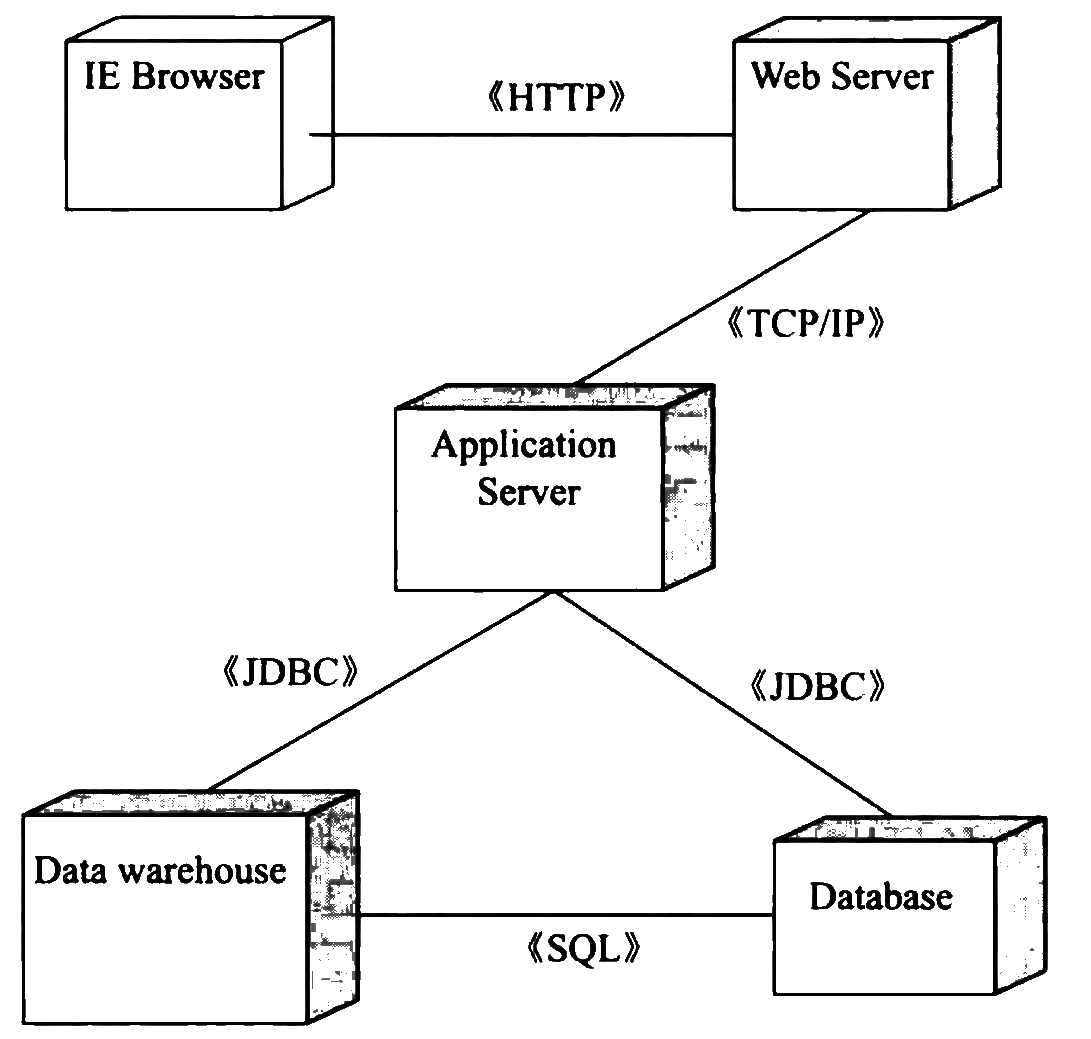

Figure 40: 部署图

6. 课后作业

  1. 习题5.1 UML中有哪些基本的事物，一般可分为哪几种类型？
  2. 习题5.2 UML中有哪些关系？解释类图中聚合和关联的相同点和不同点。
  3. 习题5.3 UML中有哪几种图？每种图的作用是什么？
